鏈輪高頻淬火工藝解析：IGBT 與 PLC 驅動的精密表面硬化技術

鏈輪作為傳遞動力的核心部件，其齒面硬度與耐磨性直接決定設備運行壽命。高頻淬火通過電磁感應加熱實現鏈輪表面快速硬化，結合 IGBT 變頻電源與 PLC 控制系統，精準控制加熱參數，成為現代鏈輪制造的主流熱處理工藝。以下從技術原理、設備配置、工藝優勢及應用場景展開詳細說明：

一、高頻淬火核心原理與鏈輪適配性

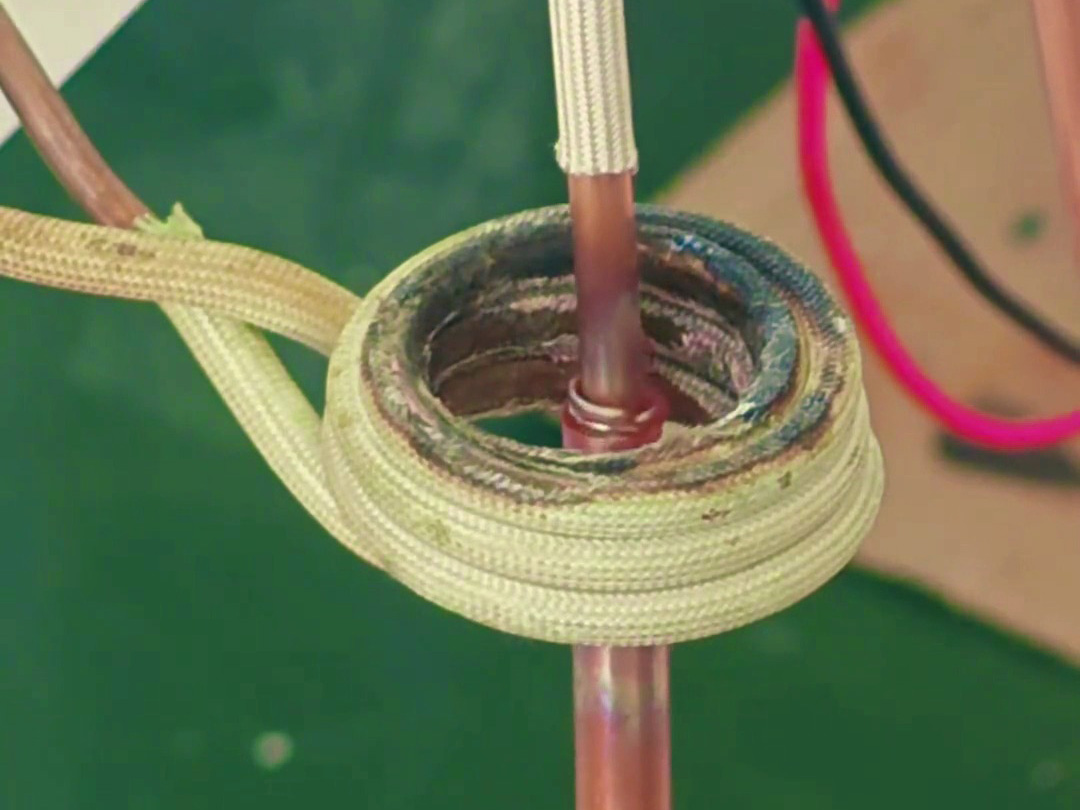

1. 電磁感應加熱機制

• 交變磁場激發渦流：
  感應線圈通入 20-400kHz 高頻電流，在鏈輪齒面產生交變磁場，齒面金屬因電磁感應生成渦流，渦流損耗轉化為熱能，加熱速度可達 50-200℃/ 秒，10 秒內齒面溫度可升至 850-900℃（奧氏體化溫度）。

• 集膚效應控制硬化層：
  通過調節頻率控制加熱深度（集膚深度公式：$\delta =\frac{5030}{\sqrt{f?{\mu }_r?\rho }}$），例如：

• 鏈輪模數 m=4，選用 200kHz 頻率，集膚深度約 0.5mm，硬化層深度 0.8-1.2mm，滿足齒面耐磨需求，同時保留芯部韌性。

2. 鏈輪高頻淬火的關鍵優勢

• 變形極小：
  加熱僅作用于齒面表層，芯部溫度＜200℃，熱應力集中于表層，鏈輪整體變形量≤0.05mm，無需后續校直。

• 效率躍升：
  單鏈輪淬火時間僅需 10-30 秒，較傳統滲碳工藝（需 10 小時以上）效率提升 90% 以上，適合大批量生產。

• 節能環保：
  IGBT 電源能效≥90%，單件能耗僅 0.5-1.5kWh，無廢氣排放，符合 ISO 14001 環保標準。

二、IGBT 變頻電源與 PLC 控制系統的技術突破

1. IGBT 變頻電源特性

• 寬頻可調：
  頻率范圍 5-400kHz 連續可調，適配不同模數鏈輪（m=2-10），例如：

• 小模數鏈輪（m≤3）：選用 200-400kHz 高頻，精準加熱齒尖；

• 大模數鏈輪（m≥5）：切換至 20-50kHz 中頻，確保齒根深度硬化。

• 功率動態匹配：
  采用自適應 PID 調節，根據鏈輪材質（如 45# 鋼、20CrMnTi）與尺寸自動調整輸出功率，避免小工件過熱或大工件加熱不足。

2. PLC 智能控制系統

• 多段工藝編程：
  可存儲 100 組以上淬火程序，每組程序支持 “預熱→加熱→保溫→冷卻” 多階段控制，例如：

• 45# 鋼鏈輪：先以 50% 功率預熱至 500℃（去應力），再以 100% 功率加熱 8 秒至 860℃，噴水冷卻 10 秒。

• 實時數據監控：
  集成紅外測溫與電流、電壓傳感器，實時顯示溫度曲線、功率輸出、冷卻流量等參數，異常時 0.5 秒內停機報警，確保淬火質量一致性（硬度偏差≤±2HRC）。

三、鏈輪高頻淬火工藝參數與設備配置

1. 典型工藝參數表

2. 設備核心配置

四、對比傳統熱處理工藝的優勢

五、應用場景與質量管控

1. 典型應用場景

• 汽車行業：變速箱鏈輪（模數 m=3-5），要求硬化層深度 1.0-1.5mm，表面硬度 HRC58-62，適配高速傳動（轉速≥3000rpm）。

• 工程機械：挖掘機驅動鏈輪（模數 m=10-12），硬化層深度 2.5-3.0mm，表面硬度 HRC55-60，耐礦山碎石沖擊。

• 農業機械：收割機鏈輪（材質 45# 鋼），高頻淬火后耐磨性提升 3 倍，使用壽命從 3 個月延長至 1 年以上。

2. 質量檢測體系

• 硬度檢測：使用洛氏硬度計，每批抽檢 5 件，齒面硬度偏差≤±2HRC。

• 硬化層檢測：金相顯微鏡觀察，測量從齒面到 550HV 處的距離，偏差≤±0.1mm。

• 變形檢測：三坐標測量?jī)x檢測鏈輪內孔圓度，誤差≤0.03mm，確保裝配精度。

六、設備維護與工藝優化

1. 預防性維護要點

• 線圈保養：每周清理線圈表面金屬飛濺物，每月用兆歐表檢測絕緣電阻（≥5MΩ）。

• IGBT 模塊冷卻：定期更換冷卻介質（去離子水），確保水溫≤35℃，流速≥10L/min。

• PLC 程序備份：每季度導出工藝參數備份，防止程序丟失導致生產中斷。

2. 工藝優化方向

• AI 溫度預測：引入機器學習算法，根據鏈輪材質、尺寸預測最佳加熱參數，減少試錯成本。

• 機器人集成：搭配六軸機械手臂，實現 “上料 - 淬火 - 下料” 全流程無人化，提升產能穩定性。

七、總結：高頻淬火塑造鏈輪制造新標桿
