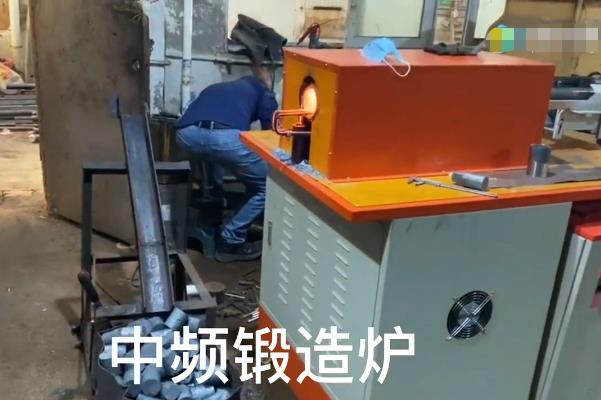

中頻加熱爐：圓棒料熱透與流水化生產(chǎn)的高效解決方案

中頻加熱爐憑借 “深度熱透能力 + 自動化適配性”，成為圓棒料（如碳鋼、合金鋼、不銹鋼棒）加熱處理的核心設(shè)備，尤其配合機床夾具實現(xiàn)自動推送料后，可無縫融入流水化生產(chǎn)線，兼顧加熱均勻性與生產(chǎn)效率，完美滿足批量熱加工需求。

中頻加熱爐對圓棒料的 “熱透” 優(yōu)勢

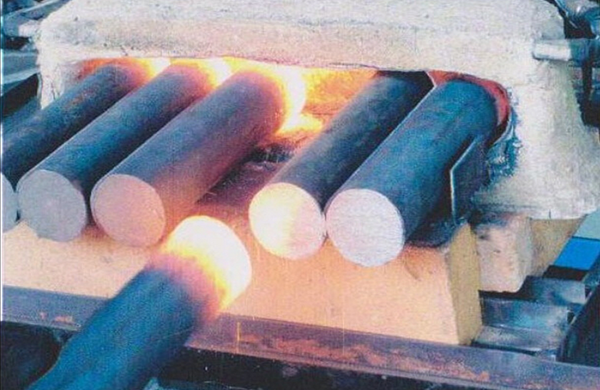

1. 深度加熱，實現(xiàn)全截面熱透
   中頻電流的趨膚效應(yīng)較弱（硬化層深），能量可穿透圓棒料截面（直徑 50-300mm 均可），使芯部與表面同步升溫。例如直徑 100mm 的 45# 鋼棒，中頻加熱至 1100℃（熱鍛溫度）僅需 8-12 分鐘，芯表溫差≤30℃，避免傳統(tǒng)高頻加熱 “表面過熱、芯部未透” 的問題。
2. 溫度均勻，保障熱加工質(zhì)量
   通過線圈環(huán)繞式加熱（圓棒料在感應(yīng)線圈內(nèi)勻速通過），配合紅外測溫閉環(huán)控制，整根圓棒的溫度偏差≤±20℃，長度方向溫度一致性達(dá) 95% 以上。熱透后的圓棒料在鍛造時晶粒細(xì)化均勻，熱彎時變形量穩(wěn)定（誤差≤0.1mm/m）。
3. 適配廣，兼容多材質(zhì)與規(guī)格
   無論是低碳鋼棒（如 Q235）、中碳鋼棒（45#），還是合金結(jié)構(gòu)鋼棒（20CrMnTi），中頻加熱均可通過調(diào)整功率（50-200kW）和加熱時間，實現(xiàn)精準(zhǔn)熱透。單臺設(shè)備可覆蓋直徑 20-300mm、長度 1-6m 的圓棒料，無需頻繁更換線圈。

自動推送料系統(tǒng)：流水化生產(chǎn)的核心支撐

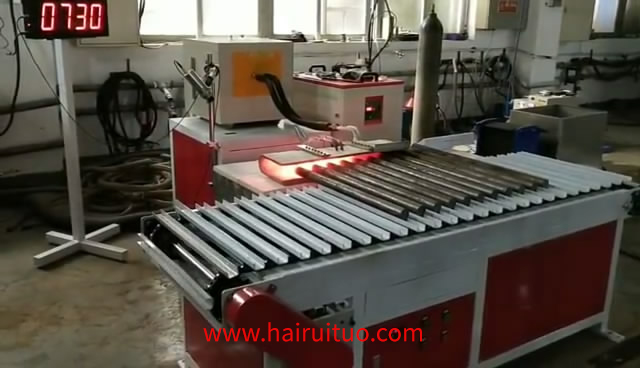

1. 自動推送料的工作邏輯

• 上料階段：圓棒料通過料架滾落至推送軌道，由伺服電機驅(qū)動的推桿將棒料逐根送入中頻加熱線圈（推送速度 0.5-2m/min，可根據(jù)加熱時間調(diào)節(jié)）；

• 加熱階段：棒料在線圈內(nèi)邊移動邊加熱（“行走式加熱”），通過線圈長度（通常 1-3m）與推送速度的匹配，確?？偧訜釙r間精準(zhǔn)（如熱鍛需 10 分鐘，則推送速度 = 線圈長度 / 時間）；

• 出料階段：加熱完成的棒料自動推送至下一工序（如鍛造機床、熱彎模具），通過溫度檢測剔除不合格品（如超溫或欠溫）。

2. 與流水化生產(chǎn)的無縫銜接
   推送機構(gòu)與后續(xù)加工設(shè)備（如鍛壓機、校直機）通過 PLC 聯(lián)動，實現(xiàn) “加熱 - 加工” 節(jié)拍同步。例如：熱鍛生產(chǎn)線中，中頻爐每 10 秒送出 1 根熱透棒料，鍛壓機同步完成 1 次鍛造，單班（8 小時）產(chǎn)能可達(dá) 2800 + 件，較人工上料提升 3 倍。

中頻加熱爐的流水化生產(chǎn)優(yōu)勢

典型應(yīng)用場景

• 熱鍛行業(yè)：汽車半軸圓棒、螺栓坯料的熱透加熱，配合自動鍛壓機實現(xiàn) “加熱 - 鍛造” 一體化，鍛件晶粒均勻，合格率提升至 99%；

• 工程機械：挖掘機銷軸、液壓桿圓棒的熱彎前加熱，中頻熱透后彎曲回彈量≤0.5°，無需二次校直；

• 金屬加工：軸承套圈毛坯、齒輪坯料的熱擴徑加熱，自動推送確保每批料溫度一致，后續(xù)加工余量減少 20%。
